Os alicates de decapagem são bem precisos e fáceis de usar. Os conectores têm excelente acabamento, e dão uma conexão bem resistente. Porém, como conectores de compressão não permitem remontagem — conectores montados errado serão perdidos —, recomendo testar a conexão e a ausência de curto com um multímetro antes da compressão final do conector.



Metodologia de teste

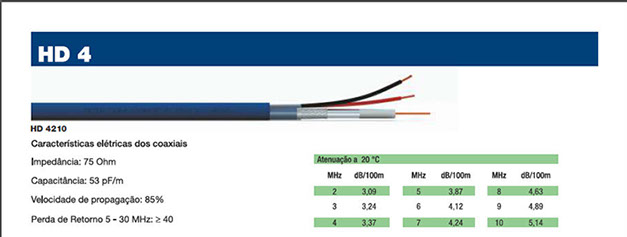

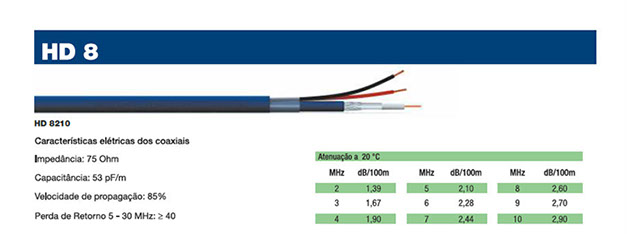

Os cabos HD4019 e HD 8035 foram testados nos comprimentos de 100, 200, 300 e 500 m (2 bobinas de 100 m cada e uma bobina de 300 m).

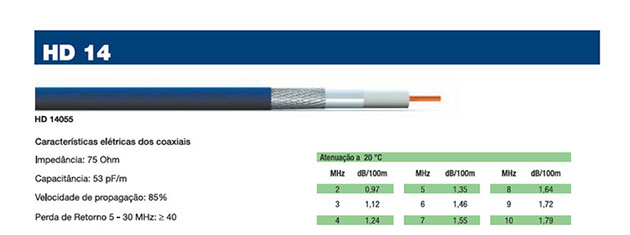

O cabo HD 14055 foi testado nos comprimentos de 200, 400, 600, 800 e 1000 m (5 bobinas de 200 m).



Os testes foram feitos simulando o pior caso: Com os cabos em enrolados em suas bobinas (não esticados) e com emendas BNC - BNC  conectando as bobinas para se alcançar as distâncias maiores.



Os 3 tipos de cabos foram testados com as 3 tecnologias HD disponíveis no mercado: AHD, HD-CVI e HD-TVI.



Foram utilizadas as seguintes cartas de teste:  para medir a atenuação do sinal de vídeo e a identificação de pessoas e placas



​



​Cartas de testeQuer ter um kit de cartas de teste como estas para fazer seus próprios testes? Clique em CONTATO e preencha seus dados, informando que deseja adquiri-las. As cartas são impressas em papel fotográfico fosco no tamanho A3, em alta resolução.



Com cada câmera focalizando cada uma das cartas para cada um dos cabos e comprimentos testados, as imagens assim capturadas   foram gravadas nos HDs dos DVRs correspondestes à tecnologia da câmera sob teste (AHD, HD-CVI ou HD-TVI).



Todas as imagens foram gravadas na maior resolução suportada pela câmera sob teste (720p ou 1080p) e na maior qualidade permitida pelo DVR (menor compressão).



Para a última carta, o padrão de barras SMPTE, o sinal de vídeo resultante também foi analisado em um osciloscópio.

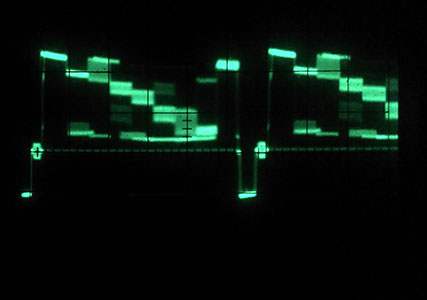

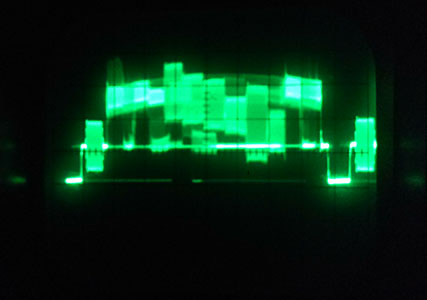

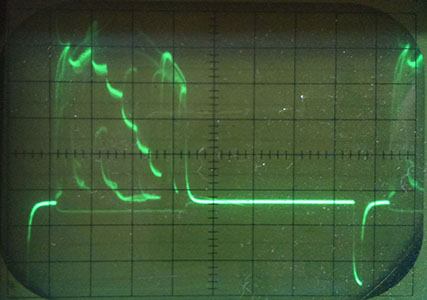

Abaixo, o sinal de vídeo  para cabos com 1 m de comprimento (sinal original, sem atenuação) :



AHD



​

HD                                                                                                           Full HD

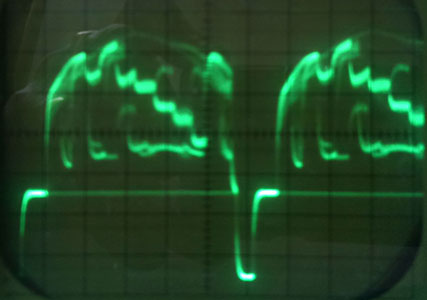

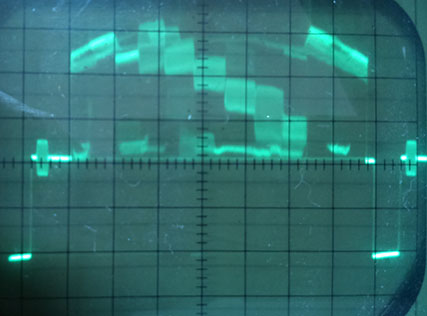

HD-CVI



​

HD                                                                                                           Full HD

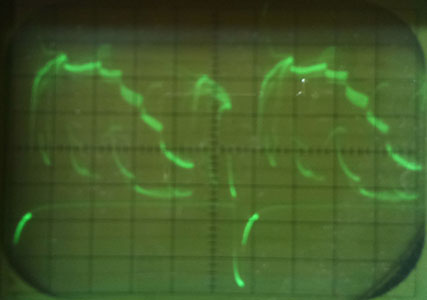

HD-TVI



​





Cada tipo de cabo e para cada um dos comprimentos acima foram feitos testes



Cada tipo de cabo e para cada um dos comprimentos acima foram analisados:



- Qualidade do sinal de vídeo



-  Fidelidade de cores,



- Definição dos traços;



- O ponto em que as cores começam a borrar;



- Identificação de pessoas;



- Perda de retorno;



- Identificação de placas.



- Atenuação do sinal de vídeo.





Resultado dos testes



Os testes acima relacionados geraram 3 relatórios com cerca de 20 páginas cada. É claro que não faria sentido colocar o relatório completo aqui, por isso vou ressaltar apenas alguns detalhes mais importantes e o resultado final dos testes.



Quem se interessar em examinar o relatório completo — que, a pedido do fabricante, foi redigido em inglês —, pode entrar em contato com a Beta Cavi.

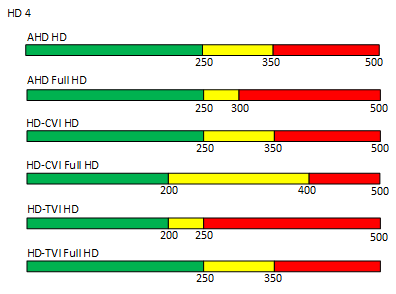

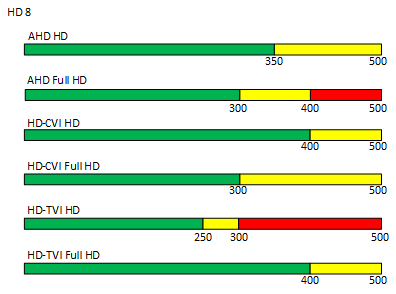

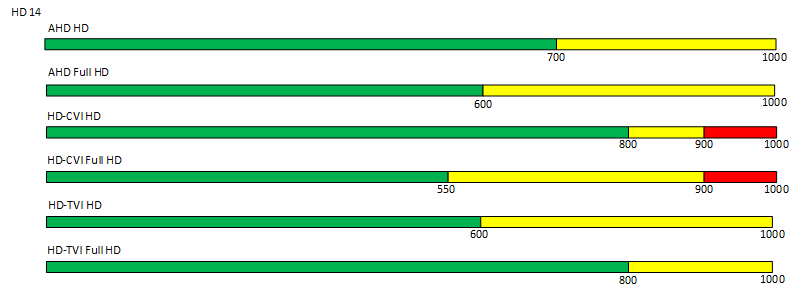

Para cada cabo e tecnologia foi definido um padrão de barras onde a área verde significa sinal com bom nível e qualidade; a área amarela significa que o sinal começou a perder qualidade e a área vermelha, que o sinal está em preto e branco ou com muito ruído, ou seja, inutilizável.



​



​



​



Conclusão



Nota-se que as distâncias alcançadas para os 3 tipos de tecnologia para os 3 tipos de cabos testados são semelhantes e que a a versão full HD atinge distâncias  menores, como era de se esperar. A surpresa foi a tecnologia HD-TVI, que atingiu distâncias  maiores em Full HD do que em HD.
